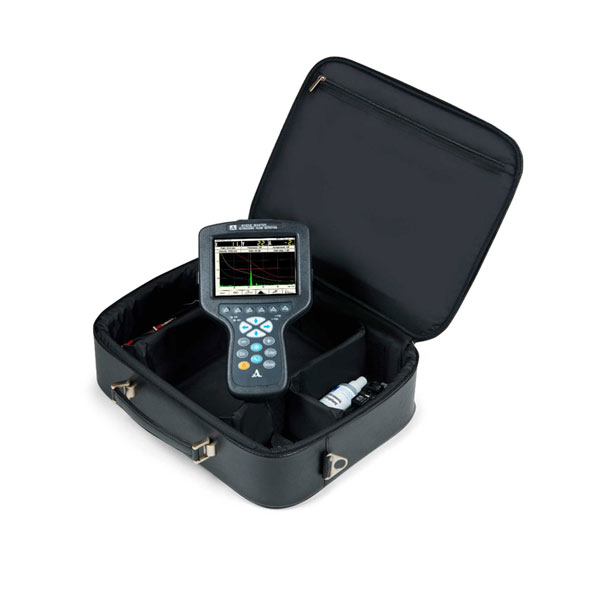

德国ACS A1212小型通用超声波探伤仪
符合人体工程学的防震塑料盒–可用一只手握住设备。高分辨率(640 * 480像素)的大型高对比度彩色显示屏使您可以长时间工作而不会疲劳到眼睛。语音注释可以通过手绘蓝牙装置添加到保存的图像中。可以将电子单元安装到特殊的垫子上,以使其双手放开,并在难以到达的地方和高处舒适地工作。带有遮阳罩的特殊软盖可保护电子设备免受灰尘,水和灰尘的侵害,并防止外部光线和太阳光的照射。
ACS A1212探伤仪应用
焊接接头检查。定位腐蚀,裂纹,内部分层和其他缺陷。定位并确定金属和塑料物体上的缺陷(间断和不均匀)。厚度测量。数字TCG可以基于32个节点设置的任意功能来修改信号。在特殊的TCG编辑模式下可以设置,修改和删除模式点。执行TCG的设置是从相等的反射器获得相等高度的脉冲,从而在整个检查对象的整个厚度范围内提供正确的缺陷尺寸。单晶传感器的DGS图在屏幕上显示三个曲线,分别代表验收,报告和检查级别。将自动评估等效的不连续区域。
使用ACS A1212此功能,您可以避免手动评估缺陷区域,从而显着提高测试效率。DAC曲线在屏幕上显示三个曲线,分别代表验收,报告和检查级别。这样,您可以根据当前的超声测试规范和方法正确估计检测到的缺陷的有效性。
ACS A1212通用超声波探伤仪参数
被测物体的厚度(回声法,钢) | <3000毫米 |
---|---|
额定工作频率 | 0,5 – 1,50 MHz |
材料超声速度设定范围 | 1 000 – 14 999 m / s |
工作频率偏离额定值 | ±10% |
普通传感器的厚度D的允许基本测量精度 | ±(0.01D + 0.2)毫米 |
普通传感器对深度缺陷H的测量精度 | ±(0.01H + 0.2)毫米 |
带角度传感器650深度H的缺陷坐标测量范围(在钢上) | 3 – 1300毫米 |
角度传感器650深度H时允许的基本缺陷坐标测量精度 | ±(0.03H + 1)毫米 |
带有角度传感器700深度H的缺陷坐标测量范围(在钢上) | 3 – 500毫米 |
角度传感器700深度H时允许的基本缺陷坐标测量精度 | ±(0.03H + 1)毫米 |
L面上的距离 | ±(0.03L + 1)毫米 |
增益调节范围 | 从0到100 dB |
动态TGS范围,不小于 | 20分贝 |
额定电池电压 | 11,1伏 |
正常天气条件下的工作时间不少于 | 8小时 |
工作温度范围 | 从-30到+55ºC |
显示类型 | 彩色TFT |
显示分辨率 | 640х480像素 |
电子单元尺寸 | 260х156х43毫米 |
带电池重量 | 800克 |
